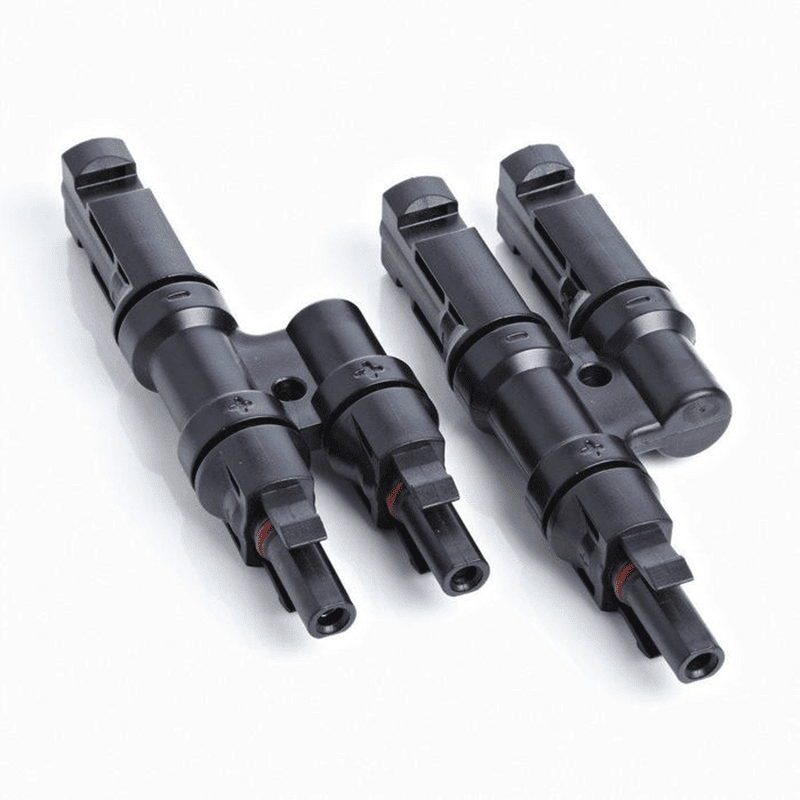

ربط كهربائي آمن وموثوق لمصفوفات الطاقة الشمسية من MASH
تعتبر كنشات التوصيل والتفريع MC4 Y-Branch من ماركة MASH الخيار الأساسي لمهندسي وفنيي تركيب منظومات الطاقة الشمسية. تتيح هذه الوصلة ربط مخرجات لوحين شمسيين في خط سحب واحد بكفاءة عالية دون الحاجة لقطع الكابلات أو عمل توصيلات يدوية غير آمنة قد تسبب شرراً أو مقاومة تلامسية تؤدي لارتفاع الحرارة وفقد الطاقة.
أبرز المزايا والمواصفات التشغيلية:
- توصيل سريع وآمن بنظام Snap-in: مزودة بلسان قفل ميكانيكي متين يضمن تعشيقاً محكماً يمنع انفكاك الوصلة بفعل الرياح أو الاهتزازات مع سهولة الفك باستخدام مفتاح MC4 المخصص.
- أطراف توصيل نحاسية عالية النقاوة: القلب الداخلي مصنع من النحاس المطلي بالقصدير (Tinned Copper) لضمان أقل مقاومة كهربائية ومنع الأكسدة والتكلس على المدى الطويل.
- حلقات إحكام سيليكونية مضاعفة: حماية متكاملة ضد تسرب مياه الأمطار والرطوبة والأتربة بمعيار IP67 المعتمد دولياً للمنشآت الخارجية.
- غلاف خارجي متطور (PPO Plastic): مقاوم للاشتعال (UL94-V0) ومقاوم للتلف الناتج عن التعرض المستمر لأشعة الشمس المباشرة (UV Resistant).
جدول المواصفات الفنية التفصيلية:
| نوع المنتج | كنشات توصيل تفريع للألواح الشمسية (MC4 Y Branch Connector) |
| العلامة التجارية | ماش (MASH) |
| رمز المنتج (SKU) | M.02.0003303 |
| التكوين الطرفي | 2 مدخل أنثى إلى 1 مخرج ذكر (2 Female to 1 Male) |
| أقصى جهد تشغيل | 1000V DC (مستمر) |
| التيار المقنن | 30 أمبير (30A) |
| مادة الموصلات | نحاس نقي مطلي بالقصدير لمقاومة الأكسدة |
| مادة العزل | بلاستيك PPO هندسي مقاوم للحرارة وأشعة الشمس والاشتعال |
| فئة الحماية | IP67 مقاوم للعوامل الجوية والماء |
| نطاق درجات الحرارة | من -40°C حتى +90°C |
تطبيقات الاستخدام:
- توصيل لوحين شمسيين على التوازي لمضاعفة التيار المشحون إلى منظم الشحن (MPPT / PWM).
- دمج خطوط السلاسل الشمسية (Strings) قبل الدخول إلى صندوق التجميع (Combiner Box) أو الإنفرتر.
- منظومات الطاقة الشمسية المنزلية والزراعية وضخ المياه بالآبار.
